Werkstatthalle in Portalstahlrahmenbauweise – Vorgefertigtes Industriegebäude für internationale Käufer

Bei der Beschaffung einesWerkstatthalle mit PortalstahlrahmenEinkaufsmanager stehen vor einem entscheidenden Dilemma: Sie müssen den Kapitalaufwand minimieren, ohne die strukturelle Integrität über einen Betriebszeitraum von 30 Jahren zu beeinträchtigen. Unsere technische Lösung löst dieses Dilemma durch konische Hauptrahmenprofile, präzise Fertigung im Werk und modulare Verschraubung – und liefert so ein fertiges Produkt.Industrielle StahlwerkstattUmschlag bei30–45 % niedrigere Gesamtinstallationskostenim Vergleich zu Stahlbetonalternativen.

Im Gegensatz zu den von Händlern vertriebenen Standard-Gartenhausbausätzen ist jederWerkstatthalle mit PortalstahlrahmenUnsere Konstruktion wird vor dem Zuschnitt eines einzigen Trägers einer FEM-Analyse unterzogen, die die lokalen Schneelastbedingungen, Windgeschwindigkeiten (bis zu 60 m/s) und Erdbebengefahrenzonen des Käufers berücksichtigt. Dieser ingenieurtechnische Ansatz ist der Grund, warum Anlagenbetreiber in der Leichtindustrie, der Automobilbranche, der Kühlkettenlogistik und der Agrarverarbeitung unser System als Standard festlegen.

Warum Käufer sich für diese Werkstatthalle mit Portalstahlrahmen entscheiden

1. Die stützenfreie Geometrie maximiert die nutzbare Geschossfläche

Der entscheidende Vorteil einesWerkstatthalle mit Portalstahlrahmenist das Fehlen interner Spalten. Unser StandardLagerhalle mit freitragender KonstruktionKonfigurationen erreichen18 m, 24 m, 30 m, 36 m und 60 mohne Zwischenstützen, wodurch bis zu100 % der Bruttogeschossflächefür Produktionslinien, Regalsysteme oder den Betrieb von Brückenkränen. Konventionelle Mauerwerks- oder Betonsäulengebäude opfern 8–12 % ihrer Grundfläche für tragende Bauteile – eine dauerhafte betriebliche Belastung.Stahlkonstruktion Gebäudehalleeliminiert.

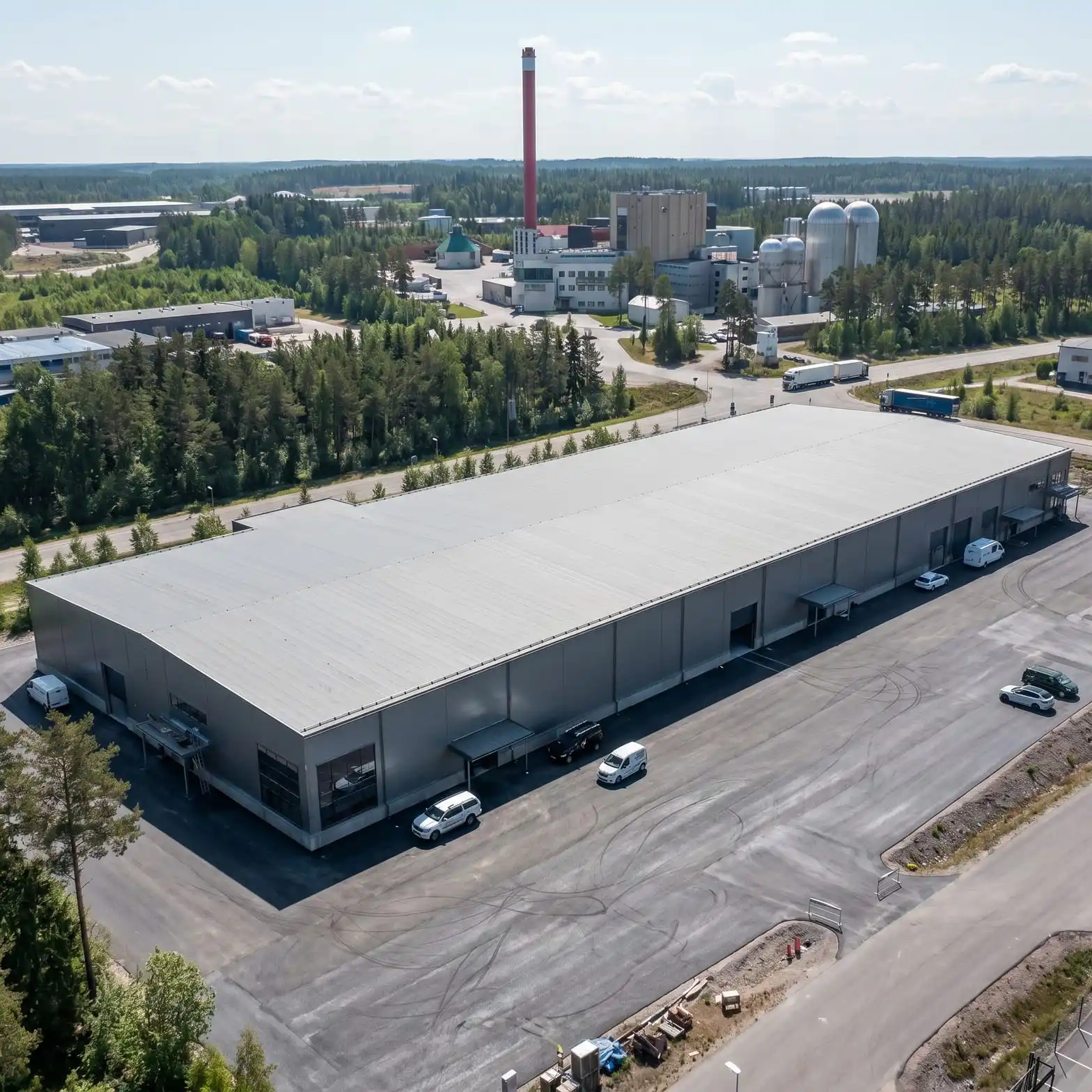

Die oben dargestellte durchgehende Dachlinie veranschaulicht genau, warumLagerhalle mit freitragender KonstruktionGeometrie ist im großen Maßstab entscheidend: Eine einzige, ununterbrochene Spannweite überspannt die gesamte Lagerfläche und ermöglicht so die Planung der LKW-Laderampen, der Regalgänge und der Gabelstaplerführung nach betrieblicher Logik – und nicht nach den vom Gebäuderohbau übernommenen Stützenraster.

2. Zeitleiste für das Projekt „Vorgefertigte Fertigungskompressoren“

JedeVorgefertigtes MetallgebäudeDie Bauteile verlassen unser Werk CNC-geschnitten, gebohrt, geschweißt und grundiert unter kontrollierten Bedingungen. Die Bolzenlöcher sind auf eine Toleranz von ±1 mm abgestimmt, sodass die Montage – und nicht die Fertigung – vom Montageteam vor Ort durchgeführt wird. Eine 2.000 m² große AnlageFertigteil-Fabrikgebäude, Werkstatthalleerreicht typischerweise ein wetterfestes Gehäuse in30 bis 45 TageIm Vergleich zu 90–120 Tagen bei Ortbetonbauweise. Eine schnellere Fertigstellung bedeutet für den Endnutzer direkt frühere Einnahmen.

3. Kostenvorteil über den gesamten Lebenszyklus gegenüber traditionellen Bauweisen

ALeichtstahlkonstruktionwiegt typischerweise35–45 kg pro QuadratmeterDadurch werden die Fundamenttiefe und der Betonverbrauch drastisch reduziert. In Kombination mit Schraubverbindungen (kein Schweißen vor Ort für die Primärverbindungen erforderlich)Fertigbau-FabrikhalleDieser Ansatz senkt die anfänglichen Investitionskosten und ermöglicht gleichzeitig eine unkomplizierte zukünftige Erweiterung – zusätzliche Joche können durch Verlängerung der Sparrenreihe hinzugefügt werden, ohne die bestehende Struktur nachrüsten zu müssen.

Technische Spezifikationen – Werkstatthalle mit Portalstahlrahmen

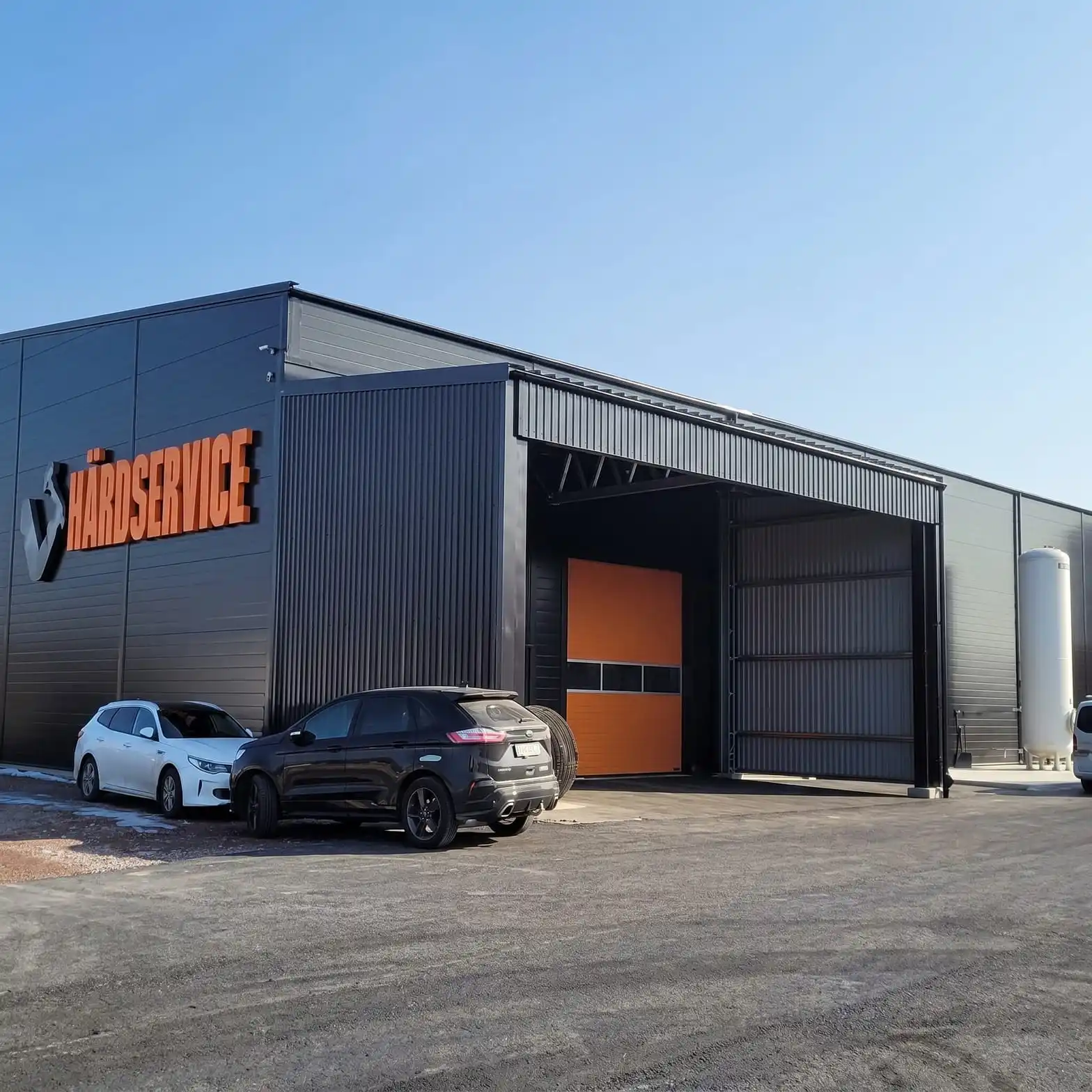

Das oben gezeigte Fassadendetail spiegelt die von einer fachgerecht konstruierten Konstruktion zu erwartende Maßgenauigkeit wider.Werkstatthalle mit PortalstahlrahmenBündig montierte Isolierpaneele, werkseitig montierte, übergroße Industrietore und eine durchgehende Brüstungslinie ohne jegliche Abweichung zwischen benachbarten Feldern. Jeder Verbindungspunkt ist bis zum Werkszeugnis und Schweißnahtprüfbericht rückverfolgbar.

Anwendungsszenarien – Wo diese Stahlkonstruktions-Hallenkonstruktion zum Einsatz kommt

Die oben abgebildete Flugzeughangar-Konfiguration veranschaulicht, wie dasselbeFertigteil-Fabrikgebäude, WerkstatthalleDas Chassis ist auf extrem hohe Spannweiten und Traufhöhen ausgelegt – eine einzelne Schiebetüröffnung, die breit genug ist, um einen vollwertigen Businessjet aufzunehmen, ohne dass eine interne Säule die Positionierung des Flugzeugs behindert.Schwerlast-MetallwerkstattDie Plattform dient einem breiten Spektrum von Endverbraucherbranchen und wird durch die Auswahl der Fassadenverkleidung, die Integration von Zwischengeschossen und die Bereitstellung von Kranbahnen an das jeweilige Betriebsprofil angepasst:

• Automobil- und Maschinenbau— in die Rahmenkonstruktion integrierte Kranbahnen mit einer Tragfähigkeit von bis zu 50 Tonnen

• Kühlhaus und Lebensmittelverarbeitung— 150 mm dicke PU-Sandwichpaneele erreichen mit dampfdichten Fugen eine Innentemperatur von -25 °C

• Logistik & E-Commerce-Auftragsabwicklung— Die lichten Spannweiten ermöglichen 11 m breite Regalgänge und Fahrwege für fahrerlose Transportsysteme.

• Landwirtschaftliche Verarbeitung & Getreidelagerung— Korrosionsbeständige Beschichtungen widerstehen Ammoniak und Feuchtigkeit

• Herstellung erneuerbarer Energien— In den breiten Hallen sind Montagelinien für Solarmodule und Batterietestzellen untergebracht.

• Flugzeug- und Schiffshangars— Traufhöhen bis zu 18 m bei Schiebetürspannweiten von über 30 m

Die Flexibilität derFertigteil-Fabrikgebäude, WerkstatthalleDie Plattform ermöglicht es, dass eine einzige Lieferantenspezifikation mehrere Schwesterbetriebe im gesamten globalen Netzwerk eines Käufers bedienen kann, wodurch die Engineering-Prüfzyklen verkürzt und die Wartungsprotokolle standardisiert werden.

Engineering- und Qualitätssicherungsprozess

Beschaffung einesWerkstatthalle mit PortalstahlrahmenDie Verwendung eines nicht verifizierten Lieferanten birgt das Risiko von unzureichend dimensionierten Bauteilen, gefälschten Werksprüfungen und Montagefehlern, die erst nach dem Gießen des Fundaments sichtbar werden. Unser sechsstufiges Qualitätskontrollsystem schützt Käufer vor diesen Risiken:

1. Strukturelle FEM-Analyse— Tekla Structures + STAAD.Pro-Modellierung unter Berücksichtigung der standortspezifischen Lasten des Käufers

2. Überprüfung des Werksprüfzeugnisses— Q355B-Stahl, rückführbar auf die Chargennummer des Stahlwerks, UT-geprüft durch Dritte

3. Schweißkonformität— AWS D1.1 / ISO 3834-2 zertifizierte Schweißer, 100 % Ultraschallprüfung bei kritischen Volldurchschweißungen

4. Oberflächenbehandlung— Kugelstrahlen (Sa 2,5), Feuerverzinken nach ASTM A123, Dreischichtlackierung

5. Probe-Vormontage— Jedes Projekt wird im Werk verschraubt, um die Lochausrichtung vor dem Versand zu überprüfen.

6. Seetaugliche Verpackung— gemäß Zeichnungsreferenz gebündelt, containerbeladen zur maximalen Ausnutzung des Raumvolumens

Was ist im Paket „Werkstattschuppen aus Stahlrahmen“ enthalten?

Ein komplettesFertigbau-FabrikhalleDer Lieferumfang beseitigt den Beschaffungsaufwand für die Koordination mehrerer Lieferanten:

• Konische, geschweißte H-Profil-Hauptrahmen

• Feuerverzinkte C/Z-Sekundärpfetten und -riegel

• Dach- und Wandverkleidung (einschalig oder isolierte Sandwichkonstruktion)

• Dachfirstlüfter, Dachrinnen, Fallrohre und Abdeckbleche

• Aussteifungssysteme (Kreuzverstrebungen, Flanschverstrebungen, Längsverstrebungen)

• Türen (Schiebe-, Sektional- und Rolltüren) und Fensterelemente gemäß Zeichnung

• Hochfeste Schrauben, Ankerbolzen und komplettes Befestigungsset

• Technische Zeichnungen (Fundament, Statik, elektrische Schnittstellen)

• Montageanleitung und technischer Fernsupport

Zu den optionalen Erweiterungen gehören integrierte Kransysteme (bis zu 50 t), Büroetagen auf Zwischenebene, eine für Solaranlagen vorbereitete Dachverstärkung und in die Fassadenverkleidung integrierte HLK-Durchführungen – wodurch ein einfaches Gebäude in ein modernes Gebäude umgewandelt wird.Industrielle Stahlwerkstattin eine schlüsselfertige Produktionsanlage.

Häufig gestellte Fragen

Frage 1: Wie hoch ist die realistische Lebensdauer einer Werkstatthalle mit Portalstahlrahmen?
Ein fachgerecht konstruierter und gewarteterWerkstatthalle mit Portalstahlrahmenliefert ein50 Jahre NutzungsdauerDie feuerverzinkten Pfetten und die dreifache Lackierung der Hauptrahmen bieten Korrosionsbeständigkeit in Umgebungen der Kategorie C3. Käufer im Inland können diese Schutzwirkung durch regelmäßige Nachlackierung alle 12–15 Jahre weiter verlängern.

Frage 2: Kann die Fertigteil-Werkstatthalle später erweitert werden?
Ja. Dank der verschraubten Modulbauweise lassen sich zusätzliche Felder entlang der Längsachse einfach durch eine Erweiterung des Fundaments und das Hinzufügen von Sparrenrahmen anbauen. Wir empfehlen, zukünftige Erweiterungspläne bereits in der Planungsphase zu berücksichtigen, damit Ankerbolzen und Giebelwandverstrebungen entsprechend dimensioniert werden können.

Frage 3: Welche Unterlagen werden für die Genehmigung benötigt?
JederVorgefertigtes MetallgebäudeDas Paket enthält gestempelte statische Berechnungsberichte, Materialwerkszeugnisse, Schweißqualifikationsnachweise und 2D/3D-Zeichnungen in den Formaten DWG und PDF – kompatibel mit Genehmigungsbehörden weltweit.

Frage 4: Wie erfolgt der internationale Versand der Leichtstahlkonstruktionshalle?
Die Bauteile werden entsprechend der Montagereihenfolge gebündelt und je nach Bauteillänge in 20'GP-, 40'HQ- oder 40'OT-Container verladen. Ein Standardcontainer mit einer Fläche von 2.000 m²Stahlkonstruktion GebäudehallePasst typischerweise in 6–8 × 40'HQ-Container, optimiert für optimale Seefrachtkosten.

Frage 5: Wie hoch ist die Mindestbestellmenge und die Lieferzeit?
Es gibt keine feste Mindestbestellmenge – wir fertigen Einzelgebäudeprojekte ab ca. 300 m². Die Standardlieferzeit beträgt25–35 Werktagefür die Fertigung nach Genehmigung der Zeichnung zuzüglich Transportkosten zum Bestimmungshafen.

Warum Sie Ihre Werkstatthalle mit Portalstahlrahmen bei uns beziehen sollten

Mit über einem Jahrzehnt Erfahrung im Ingenieurwesen und Export hat unser Team Folgendes geleistetIndustrielle StahlwerkstattWir liefern Projekte an Käufer in über 60 Ländern – und optimieren dabei mit jeder Lieferung unsere Designbibliotheken, Verpackungsmethoden und Montageanleitungen. Wir investieren in die Automatisierung unserer Fertigungsprozesse (CNC-Plasmaschneiden, automatisiertes H-Träger-Schweißen, Roboterstrahl- und Lackieranlagen), um jedes Projekt optimal abzuwickeln.Schwerlast-MetallwerkstattAlle Produkte, die unser Werk verlassen, weisen unabhängig von der Projektgröße die gleiche Maßgenauigkeit auf.
